激光打标系统 M1000

用于打标元件和批次的紧凑型激光工作站

发送请求

概述

紧凑型手动激光工作站 FOBA M1000 旨在应用于小型零件、中型元件和工件以及批次的高质量激光打标。其中,M1000 非常适用于激光打标汽车配件、医疗产品、金属和塑料工具以及一般工业产品和元件。小型移动通用打标工作站也非常适合基于激光的合同制造。M1000 可处理小型金属和塑料元件,同时还可以经济高效的方式和高打标质量进行批量生产

它非常适合低产量需求的制造商或空间限制需要高效解决方案的情况。工作站也可以安装在车上,以便在用户的整个设施中移动

台式工作站在激光安全等级为 1 的情况下运行,并带有可编程的 Z 轴、小型工作台和平滑开启的导向装置,该装置既可作为手动导向装置也可作为电动导向装置。打开时,内部空间可从三面访问。为了覆盖尽可能广泛的应用范围,各种光纤激光印标机可用于集成。




产品优势

设计

小巧紧凑的桌面工作站,配备自动 Z 轴,可灵活移动使用



人体工程学

 宽大且易于打开的装置,便于装卸,完全可见且易于操作;可选移动式、高度可调的工作台



生产率

 封装面积小,可达性最佳,空气冷却激光系统,舒适的处理



操作灵活

支持左侧、右侧、前端和后端手动激光调整,以处理更大的元件



安全

机械符合欧盟安全法规(性能等级 d)




Video: M1000 紧凑型,可移动,简便操作使用

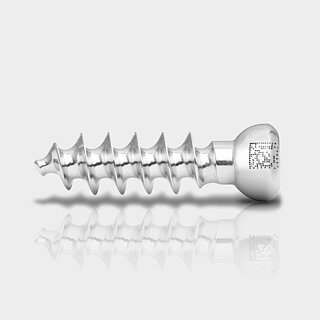

应用


技术规格

M1000

M1000

型号

配备可编程 Z 轴的台式光纤激光打标机

可用的激光系统
光纤激光印标机 Y.0100, Y.0200, Y.0300, Y.0201, Y.0500
工作站
工作区为 450 x 250 mm
最大工件重量重达 55 lbs (25 kg)
最大工件尺寸为 17.7 x 9.8 x 7.8 英寸 (| 450 x 250 x 200 mm)(宽 x 深 x 高)
电梯门 手动开启的导向装置,最大的门道为 16.9 英寸 (430 mm)
用户接口
  • 激光打标软件 FOBA MarkUS(位于独立、可选的外部 Win 10 PC 上)
  • 以太网接口
  • 通过笔记本电脑/一体机/远程 PC 执行操作
轴: 可编程 Z 轴
  • 移动距离为 11.7 英寸 (298 mm)
  • 移动速度高达 0.78 英寸/s (20 mm/s)
尺寸 (宽 x 深 x 高)23.6 x 27.6 x 30.7 (47.6)* 英寸 (| 600 x 702 x 780 (1,210)* mm)
封装 697.5 平方英寸 (| 0.45 m²)
重量
  • 外壳** 约为 121.2 lbs (55 kg)
  • 打标装置(激光器)约为 11 lbs (5 kg)
  • 电源装置约为 44 lbs (20 kg)
激光器类: 1 类激光器(根据 DIN EN 60825-1)
防护等级: 外壳 IP 43,电源装置 IP 21
电源(取决于工作区和激光系统)
电气要求 L/N/PE 100 – 240 VAC,50/60 Hz
功耗 取决于集成的激光系统、上述光纤激光器:400 VA
温度为 41 – 95 °F (| 5 – 35 °C)
湿度为 10 – 90 %,非冷凝
交付范围
  • 配备集成的 Z 轴的激光工作站 M1000
  • 可配置激光系统
  • 激光打标软件 MarkUS
选件和配件
  • 电动导向装置
  • 视觉系统 IMP 和 Point & Shoot ***
  • 移动工作台
  • 排气系统
  • 精度包




* 装置完全打开时的高度 ** 无激光器和外部安装 *** 工作站深度延长 3.9 英寸 | 100 mm(31.57 英寸 | 802 mm)
