Systèmes de marquage au laser M3000

Stations de travail laser avancées avec inspection visuelle pour un marquage direct des pièces économique et une traçabilité fiable des produits

Envoyer une demande

en haut Envoyer une demande

Aperçu

La série M se compose de stations de marquage laser avancées chargées manuellement pour le traitement précis et économique de petites, grandes et complexes pièces géométriques ainsi que de petites et grandes séries de pièces. La série M est disponible en deux tailles (M2000, M3000) et trois options de modèle (B: avec table de travail, R: avec table tournante, P: avec axes X/Y/Z). Des marqueurs laser à fibre et UV avancés sont disponibles pour l'intégration ainsi que des solutions d'inspection visuelle entièrement intégrées.

Les modèles B d'usage général:axe Z programmable, table de travail, porte ascenseur électrique; idéal pour presque toutes les applications de marquage de pièces directes - entre autres dans les secteurs de l'automobile, de l'aéronautique, du médical, de l'outillage, du métal, de la transformation des matières plastiques et de l'ingénierie mécanique.

Les modèles P flexibles: axes programmables (X, Y, Z, extensibles en option sur cinq axes), porte ascenseur électrique ; parfait pour le traitement par lots et les petites pièces dans les plateaux/palettes, mais aussi pour les pièces plus grandes où les positions de marquage sont en dehors du champ de marquage ou où des marques doivent être appliquées à plusieurs positions.

Les modèles R rotatifs pour haute cadence: table rotative automatisée à deux positions, axe Z programmable; parfait pour marquer toutes sortes de pièces de série (c.-à-d. parties intérieures de véhicule, composants en métal, outils, dispositifs médicaux, implants ou instruments chirurgicaux).

Avantages

Précision et fiabilité de processus

machine rigide (béton polymère), marquage laser avec alignement et inspection entièrement intégrés (option)



Flexibilité

Intégration dans les processus clients (interfaces, axes supplémentaires), Divers systèmes laser disponibles, Accessoires et options pour une personnalisation optimale



Economie

Faible encombrement, Accessibilité optimale, Systèmes laser refroidis par air



Postes de travail ergonomiques

Réglable en hauteur pour travail debout/assis, Position du panneau de commande configurable (gauche, droite)



Productivité

Haute cadence avec table rotative à deux positions (modèles R)



Vidéo Décapage de peinture avec FOBA M3000-R et laser MOPA

Décapage de haute précision de la peinture sur des pièces individuelles ou des plateaux: une solution de table rotative avec le M3000-R de FOBA et un laser à vadrouille ainsi que l'imagerie intégrée créent un débit maximal avec une précision et une qualité de marquage les plus élevées.

Principaux domaines d'application

Marquage au laser à fibre dans la fabrication en sous-traitance laser

4 toutes les images

Marquage au laser à fibre dans le traitement des matières plastiques

12 toutes les images

Marquage laser à fibre dans la fabrication d'outils et de moules

6 toutes les images

Marquage laser à fibre dans la construction mécanique

4 toutes les images

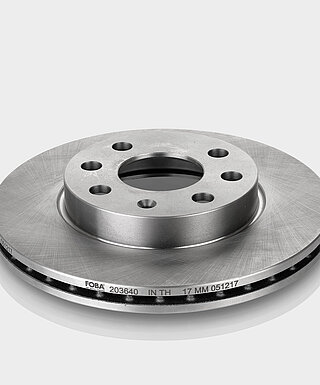

Marquage au laser à fibre dans l'industrie automobile

6 toutes les images

Marquage au laser à fibre dans la technique médicale

14 toutes les images

Technical specifications

M3000 M3000-B/P M3000-R

M3000

Machine FOBA versions Série M en un coup d'œil
Deux tailles d'encastrement pour le traitement de pièces moyennes (M2000) et grandes (M3000)
Trois modèles de tables de travail
  • avec tables de travail (M2000-B, M3000-B)
  • avec trois axes (X/Y/Z) (M2000-P, M3000-P)> autres axes sur demande
  • avec plateau tournant 2 stations (M2000-R, M3000-R)

M3000-B/P

M3000-B / P avec système de marquage laser à fibre Yb
Modèle B: Station de marquage laser avec table de travail et axe Z programmable P: Station de marquage laser avec axes programmables (X, Y, Z)
Systèmes laser disponibles: Yb: Y.0100, Y.0200, Y.0201, Y.0300, Y.0500

Caractéristiques:

B: Table de travail, axe Z, porte ascenseur électrique | P: Axes X, Y, Z, porte ascenseur électrique
Interfaces utilisateur: Logiciel de marquage laser FOBA MarkUS™
Axes: ***
  • Axe Z programmable: Course 350 mm, Vitesse de déplacement 25 mm/s (1,5 m/min)
  • Axes X et Y programmables : Course Axe X 520 mm, Course Axe Y 180 - 255 mm, Vitesse de déplacement 100 mm/s (6 m/min) chaque
Dimensions (L x P x H, mm): 1 200 x 1 205 x (1 899 jusqu'à 2 199 ) *
Empreinte(m2)  1,5
Chambre de travail(m3)  0,2
Ouverture de la porte(B x H, mm) 970 x 450
Poids ** (kg)  ca. 650
Classes de sécurité: Laser classe 1 (selon IEC 60825-1), IP22
Charge max (kg):;
  • B: 50
  • P: 30
Taille max de la pièce (L x P x H, mm):
  • B: 970 x 380 x 450
  • P: 970 x 490 x 450
Fourniture: Dépend de l'espace de travail et du système laser utilisé
Exigences électriques 1/N/PE, AC 110/230 V, 50/60 Hz
Consommation électrique: Dépend du système laser utilisé, <2 kW
Température | Humidité: 15 - 35 ° C (selon système laser jusqu'à 40 ° C) | 10 - 90%, sans condensation
Options / accessoires: Systèmes d'aspiration, Systèmes de vision, Autres axes sur demande, Interfaces pour l'intégration des processus clients, Wattmètre laser, PlugIns (Advanced Operator PlugIn), Pédale, ajustement automatique de la hauteur



* Plage de réglage de la hauteur, hauteur sans pied ** excl. laser et composants externes *** Dépend de la configuration et du laser et de la position de montage

M3000-R

M3000-R avec système de marquage laser à fibre Yb
Modèle: Station de marquage laser avec table rotative à 2 stations et axe Z programmable
Systèmes laser disponibles: Yb: Y.0100, Y.0200, Y.0201, Y.0300, Y.0500

Caractéristiques:

table rotative à 2 positions, axe Z, cloison tournante
Interfaces utilisateur: Logiciel de marquage laser FOBA MarkUS™
Axes ***: Axe Z programmable : Course 350 mm, Vitesse de déplacement 25 mm/s (1,5 m/min)
Table rotative: Table rotative à 2 stations, Ø 950 mm, Temps de rotation (180 °) = 1,7 sec.
Dimensions (L x P x H, mm): 1 200 x 1 495 x (1 899 jusqu'à 2 199) *
Empreinte(m2) 1,8
Poids** (kg) ca. 750
Classes de sécurité: Laserklasse 1 (nach IEC 60825-1), IP22
Charge max (kg) 2 x 10
Taille max de la pièce (L x P x H, mm): H = 200
Surface de travail par station (mm): d = 950 | h = 417
Fourniture: Dépend de l'espace de travail et du système laser utilisé.
Exigences électriques: 1 / N / PE, CA 110/230 V, 50/60 Hz
Consommation électrique: Dépend du système laser utilisé, <2 kW
Température | Humidité: 15 - 35 ° C (selon système laser jusqu'à 40 ° C) | 10 - 90%, sans condensation
Options/accessoires: Systèmes d'aspiration, Systèmes de vision, Autres axes sur demande, Interfaces pour l'intégration des processus clients, Wattmètre laser, PlugIns (Advanced Operator PlugIn), Pédale, ajustement automatique de la hauteur



* Plage de réglage de la hauteur, hauteur sans pied ** excl. laser et composants externes *** Dépend de la configuration et du laser et de la position de montage
